基于STM32单片机矿井矿工作业安全监测设计
目录
- 项目开发背景
- 设计实现的功能
- 项目硬件模块组成
- 设计思路
- 系统功能总结
- 使用的模块技术详情介绍
- 总结
1. 项目开发背景

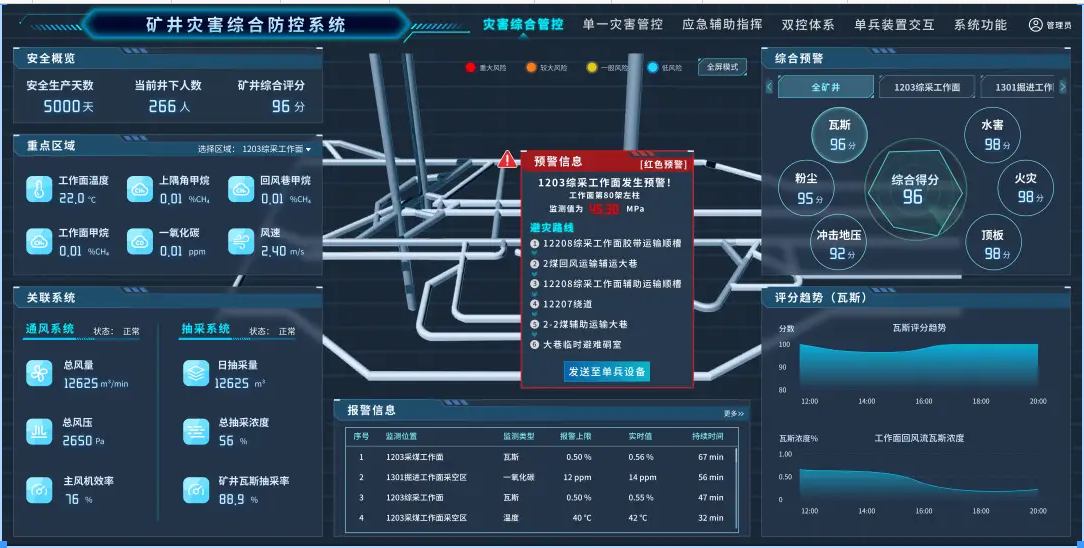

随着矿井矿工作业环境的复杂性和危险性逐渐增加，矿井作业安全问题引起了社会各界的广泛关注。传统的矿井安全监测主要依赖人工巡查和固定的监测设备，存在信息滞后、反应速度慢、危险气体难以实时监测等缺陷。因此，开发一种基于先进技术的智能化矿井安全监测系统，能够实时监测矿井环境的温湿度、气体浓度、人员状态等重要参数，是确保矿井作业安全的必要举措。
本项目设计一个基于STM32单片机的矿井作业安全监测系统。该系统能够实时监测矿井的环境参数，并通过智能控制系统进行调节，如温湿度调节、气体排放、警报提示等，确保矿工的作业环境符合安全标准。系统还支持无线数据传输和远程控制，通过手机APP或云平台实现对矿井环境的实时监控与控制。
2. 设计实现的功能
本项目的设计目的是实现一套基于STM32单片机的矿井安全监测系统，能够全面、实时地监控矿井内部环境，保障矿工的生命安全。其主要功能包括：
- 环境温湿度监测：通过温湿度传感器实时采集矿井的环境温度和湿度数据，当温度超过设定阈值时，系统启动风扇进行散热；当湿度超标时，系统启动风扇进行除湿。
- 有害气体检测：使用甲烷、一氧化碳和其他有毒气体传感器，实时监测矿井中有害气体的浓度。当有害气体浓度达到预警值时，系统启动排风口排气，同时启动蜂鸣器报警，提醒工作人员进行疏散。
- 人员监测：通过红外人体传感器，检测矿井内是否有矿工或工作人员。如果检测到矿工，系统将自动开启照明设备。
- 按键控制功能：通过按键实现系统的智能模式与手动模式切换、温湿度阈值的设置、散热与排风控制等功能。
- LED液晶显示屏显示信息：通过LCD屏幕显示当前温湿度数据、气体浓度、有害气体预警状态、人员状态、控制模式等信息，方便操作人员实时查看。
- 无线传输与手机APP监控：系统支持通过WIFI模块将采集到的数据传输至手机APP，用户可以通过APP实时查看矿井数据、切换系统模式、设置温湿度阈值、进行远程控制等。
- WIFI云平台控制：通过WIFI模块将数据上传至云平台，实现远程监控与控制，系统可以在全球范围内进行实时监控和控制。
3. 项目硬件模块组成
本系统的硬件部分由多个模块组成，各个模块之间通过单片机进行通信和控制。主要硬件模块包括：
- STM32单片机：作为系统的核心控制单元，负责处理传感器数据、控制各种外设、实现数据传输与控制命令的处理。
- 温湿度传感器：如DHT22或SHT11，用于实时监测矿井的温度和湿度值。
- 气体传感器：包括MQ系列传感器（MQ-2、MQ-7、MQ-135等）或MH-Z19等，用于监测甲烷、一氧化碳、硫化氢等有害气体的浓度。
- 红外人体传感器：如HC-SR501，用于检测矿井内是否有人存在。
- 蜂鸣器：用于发出警报信号，当有害气体浓度超标时进行报警。
- 风扇与排风口控制模块：根据温湿度传感器和气体浓度的实时监测数据，控制风扇与排风口的启停。
- LED液晶显示屏（LCD）：如1602或2004液晶显示屏，显示温湿度、气体浓度、人员监测、系统模式等信息。
- 按键模块：7个按键，用于模式切换、阈值设置、风扇控制、照明控制等手动操作。
- WIFI模块：如ESP8266或ESP32，负责实现系统与手机APP、云平台的数据通信。
- 电源管理模块：为系统提供稳定的电源供应，通常采用DC-DC升压或降压模块。
- 继电器模块：用于控制风扇、排风口、照明灯等大功率设备的开关。
- APP端与云平台：基于Android或iOS开发的手机APP，通过WIFI与系统通信，实现远程控制和监测。
4. 设计思路
整个系统设计的核心是STM32单片机，通过实时采集矿井的温湿度、有害气体浓度、人员状态等信息，并根据设定的阈值进行智能控制。系统分为智能模式和手动模式两种控制方式，用户可以根据需要选择合适的控制模式。
4.1 数据采集与处理
系统通过传感器模块实时采集矿井内的温湿度、气体浓度、人员状态等数据。这些数据通过ADC（模拟到数字转换）接口或I2C/SPI接口传输至STM32单片机。单片机对采集到的数据进行处理，判断是否超过设定阈值，并执行相应的控制操作。
4.2 模式切换与控制
根据用户的操作，系统支持智能模式与手动模式的切换。在智能模式下，系统自动根据传感器数据控制风扇、排风口、蜂鸣器等外设，以保证矿井环境处于安全状态。在手动模式下，用户通过按键手动控制风扇、排风口等设备的开关，并设置温湿度阈值。
4.3 无线传输与远程控制
为了实现对矿井环境的实时监控与控制，系统通过WIFI模块与手机APP或云平台进行数据交互。通过WIFI模块，矿井的数据可以上传至云平台，用户可随时随地通过手机APP查看矿井内的实时数据，并进行模式切换、设备控制等操作。
4.4 显示与警报
通过LCD液晶屏实时显示矿井内的温湿度、气体浓度、人员状态等信息，便于操作人员查看。此外，当矿井内的温湿度、气体浓度等超过安全阈值时，蜂鸣器将发出警报声，提醒工作人员进行疏散或采取相应的安全措施。
5. 系统功能总结
| 功能模块 | 功能描述 |
|---|
| 温湿度监测 | 实时采集矿井的温湿度数据，温度过高时启动风扇进行散热，湿度过高时启动风扇进行除湿。 | | 有害气体监测 | 监测甲烷、一氧化碳等有害气体浓度，超过安全阈值时启动排风口并发出蜂鸣器报警。 | | 人员检测 | 通过红外人体传感器检测矿井内是否有人员存在，并根据人员状态自动控制照明设备。 | | 按键控制 | 通过按键实现系统模式切换、阈值设置、散热除湿、通风排气等手动控制。 | | LCD显示 | 显示温湿度、气体浓度、人员状态、当前模式等信息，方便用户实时监控。 | | WIFI远程控制 | 通过WIFI模块实现数据无线传输，手机APP实时显示数据并可进行远程控制。 | | 云平台监控与控制 | 数据上传至云平台，用户可随时远程查看和控制矿井环境。 |
6. 使用的模块技术详情介绍
6.1 STM32单片机
STM32系列单片机采用ARM Cortex-M内核，具有高性能、低功耗、高度集成的特点。它通过内置的ADC、GPIO、USART、I2C等接口与各个传感器模块进行连接，能够实时处理各类传感器数据并进行控制操作。
6.2 温湿度传感器
温湿度传感器如DHT22具有较高的测量精度和稳定性，采用单总线通信协议，能够方便地与STM32单片机连接。传感器通过测量环境的温湿度变化，为系统提供实时数据。
6.3 有害气体传感器
如MQ系列气体传感器能够检测到甲烷、一氧化碳、硫化氢等有害气体。它们通过电化学反应或半导体感应原理工作，具有较高的灵敏度和响应速度，适合在矿井环境中使用。
6.4 WIFI模块
WIFI模块（如ESP8266或ESP32）是系统无线通信的核心，通过UART或SPI接口与STM32单片机连接。它能够将矿井的数据上传至云平台，支持远程监控与控制功能。
7. 总结
本项目设计了一种基于STM32单片机的矿井安全监测系统，结合了温湿度监测、有害气体检测、人员状态监测等多种功能，能够实时监控矿井环境并根据预设的阈值进行智能控制。系统支持手动和智能两种控制模式，并通过WIFI模块实现数据无线传输与远程控制。此外，系统还具备报警、数据存储、云平台远程控制等功能，为矿井安全作业提供全方位的保障。通过该系统的应用，可以显著提高矿井作业的安全性，减少由于环境因素造成的事故。
8. STM32代码设计框架
当前项目使用的相关软件工具已经上传到网盘：https://ccnr8sukk85n.feishu.cn/wiki/QjY8weDYHibqRYkFP2qcA9aGnvb?from=from_copylink
下面是一个完整的 STM32 main.c 示例代码，子模块的代码需要先写好，包括温湿度传感器、气体传感器、红外人体传感器、LCD显示、蜂鸣器、风扇、按键控制、WIFI模块等。
代码主要负责整合各个子模块，实现以下功能：
- 温湿度监测和控制
- 有害气体检测和报警
- 人员检测和照明控制
- 按键控制模式切换、阈值调整等
- 无线数据传输与远程控制
[code]#include "stm32f4xx_hal.h"
#include "lcd.h"
#include "dht22.h"
#include "mq_sensor.h"
#include "infrared_sensor.h"
#include "buzzer.h"
#include "fan.h"
#include "keypad.h"
#include "wifi.h"
#include "tim.h"
// 定义阈值
#define TEMP_THRESHOLD_HIGH 30 // 温度高阈值 30°C
#define TEMP_THRESHOLD_LOW 10 // 温度低阈值 10°C
#define HUM_THRESHOLD_HIGH 70 // 湿度高阈值 70%
#define HUM_THRESHOLD_LOW 30 // 湿度低阈值 30%
#define GAS_THRESHOLD 100 // 有害气体阈值 (ppm)
// 全局变量
float current_temp = 0.0f;
float current_hum = 0.0f;
uint16_t gas_concentration = 0;
uint8_t is_person_detected = 0;
uint8_t system_mode = 0; // 0 - 手动模式, 1 - 智能模式
// 函数声明
void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_USART2_UART_Init(void);
static void MX_TIM2_Init(void);
void Control_Fan(uint8_t state);
void Control_Light(uint8_t state);
void Update_LCD(void);
void Read_Sensors(void);
void Check_Buttons(void);
void Check_Thresholds(void);
void Handle_Wifi_Commands(void);
int main(void)
{
// 初始化硬件
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
MX_USART2_UART_Init();
MX_TIM2_Init();
// 初始化各个子模块
LCD_Init();
DHT22_Init();
MQ_Sensor_Init();
Infrared_Sensor_Init();
Buzzer_Init();
Fan_Init();
Wifi_Init();
// 主循环
while (1)
{
// 读取传感器数据
Read_Sensors();
// 检查并处理按键输入
Check_Buttons();
// 根据传感器数据检查阈值
Check_Thresholds();
// 更新LCD显示
Update_LCD();
// 处理Wifi命令（如远程控制）
Handle_Wifi_Commands();
}
}
// 读取传感器数据
void Read_Sensors()
{
// 读取温湿度数据
if (DHT22_Read(¤t_temp, ¤t_hum) != HAL_OK)
{
// 错误处理
current_temp = 0.0f;
current_hum = 0.0f;
}
// 读取有害气体浓度
gas_concentration = MQ_Sensor_Read();
// 读取人员检测状态
is_person_detected = Infrared_Sensor_Read();
}
// 检查按键输入
void Check_Buttons()
{
if (Keypad_IsPressed(1)) // 按键1切换到智能模式
{
system_mode = 1;
}
else if (Keypad_IsPressed(2)) // 按键2切换到手动模式
{
system_mode = 0;
}
if (system_mode == 0) // 手动模式
{
if (Keypad_IsPressed(3)) // 按键3：开风扇
{
Control_Fan(1);
}
else if (Keypad_IsPressed(4)) // 按键4：关风扇
{
Control_Fan(0);
}
if (Keypad_IsPressed(5)) // 按键5：开照明灯
{
Control_Light(1);
}
else if (Keypad_IsPressed(6)) // 按键6：关照明灯
{
Control_Light(0);
}
}
}
// 检查温湿度、有害气体和人员检测的阈值
void Check_Thresholds()
{
// 智能模式下自动控制
if (system_mode == 1)
{
// 温度控制
if (current_temp > TEMP_THRESHOLD_HIGH)
{
Control_Fan(1); // 启动风扇
}
else if (current_temp < TEMP_THRESHOLD_LOW)
{
Control_Fan(0); // 关闭风扇
}
// 湿度控制
if (current_hum > HUM_THRESHOLD_HIGH)
{
Control_Fan(1); // 启动风扇进行除湿
}
else if (current_hum < HUM_THRESHOLD_LOW)
{
Control_Fan(0); // 关闭风扇
}
// 有害气体控制
if (gas_concentration > GAS_THRESHOLD)
{
Buzzer_Alarm(); // 启动蜂鸣器报警
// 启动排风口
Fan_Start_Exhaust();
}
else
{
Buzzer_Stop(); // 关闭蜂鸣器
Fan_Stop_Exhaust(); // 关闭排风口
}
// 矿工照明控制
if (is_person_detected)
{
Control_Light(1); // 开灯
}
else
{
Control_Light(0); // 关灯
}
}
}
// 更新LCD显示
void Update_LCD()
{
LCD_Clear();
LCD_SetCursor(0, 0);
LCD_Printf("Temp: %.2f C Hum: %.2f %%", current_temp, current_hum);
LCD_SetCursor(1, 0);
LCD_Printf("Gas: %d ppm Person: %s", gas_concentration, is_person_detected ? "Yes" : "No");
// 显示当前模式
LCD_SetCursor(2, 0);
if (system_mode == 1)
{
LCD_Printf("Mode: Smart");
}
else
{
LCD_Printf("Mode: Manual");
}
}
// 控制风扇开关
void Control_Fan(uint8_t state)
{
if (state)
{
Fan_On();
}
else
{
Fan_Off();
}
}
// 控制灯光开关
void Control_Light(uint8_t state)
{
if (state)
{
Light_On();
}
else
{
Light_Off();
}
}
// 处理Wifi命令（如远程控制）
void Handle_Wifi_Commands()
{
// 读取Wifi命令并执行控制
if (Wifi_IsCommandAvailable())
{
uint8_t command = Wifi_GetCommand();
if (command == 1) // 远程开风扇
{
Control_Fan(1);
}
else if (command == 2) // 远程关风扇
{
Control_Fan(0);
}
else if (command == 3) // 远程开灯
{
Control_Light(1);
}
else if (command == 4) // 远程关灯
{
Control_Light(0);
}
}
}
[/code]
- 传感器数据读取：
- 使用 DHT22_Read 函数读取温湿度数据。
- 使用 MQ_Sensor_Read 函数读取有害气体浓度。
- 使用 Infrared_Sensor_Read 检测是否有矿工在矿井内。
- 控制逻辑：
- 根据传感器数据（温湿度、有害气体、人员状态）判断是否触发控制风扇、灯光、蜂鸣器等外设。
- 系统支持手动模式和智能模式切换，按键可以控制风扇、灯光的开关。
- 显示与远程控制：
- LCD_Clear 和 LCD_Printf 用于在LCD屏幕上显示温湿度、有害气体浓度、人员状态、当前模式等信息。
- 通过 Wifi_IsCommandAvailable 和 Wifi_GetCommand
